產品展示

Products show

自力式壓力調節閥

自力式溫度調節閥

氮封裝置

氣動調節閥

電動調節閥

切斷閥

調節球閥

調節蝶閥

特殊調節閥

低溫氣動薄膜調節閥

產品:

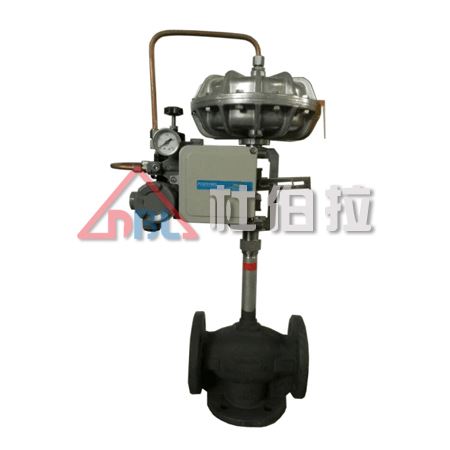

低溫氣動薄膜調節閥
規格:
ZXPD氣動薄膜低溫單座調節閥
用途:
低溫氣動薄膜調節閥廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體(如液氧、液氬等)的工藝參數保持在給定值。
材質:
不銹鋼

低溫氣動薄膜調節閥概述

  ZXPD氣動薄膜低溫單座調節閥是一種在低溫、深冷場合使用的調節閥。采用長頸閥蓋保溫,配用多彈簧執行機構,具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構,材料為鋁合金,具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體(如液氧、液氬等)的工藝參數保持在給定值。

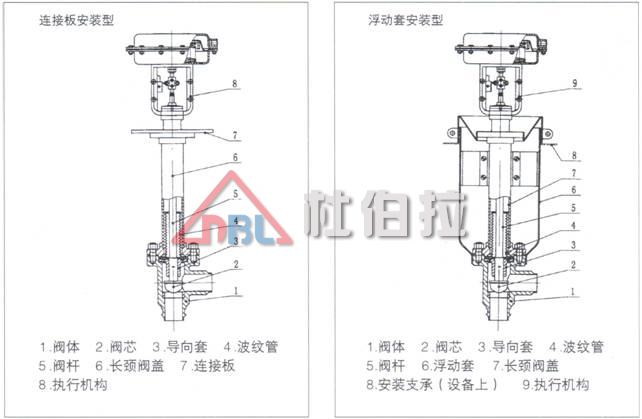

    本系列產品有連接板安裝型、浮動套安裝型兩種,公稱壓力等級為PN0.6MPa,閥體口徑范圍 DN20~100,適合流體溫度-60℃~-200℃范圍內多種檔次。泄漏量等級有Ⅳ級和Ⅵ級二種。流量特性為線性或等百分比。多種多樣的品種供選擇。


低溫氣動薄膜調節閥特點

·底進側出,流路簡單,阻力小,閥體容量大
·雙導向,閥工作穩定性好
·可調范圍大,固有可調比50
·波紋管密封對移動的閥桿形成完全的密封,堵絕流體外漏
·采用浮動套連接,安裝方便



低溫氣動薄膜調節閥主要零件材料

閥體:

LF4

閥桿:

1Cr18Ni9

閥蓋:

1Cr18Ni9

波紋管:

1Cr18Ni9

閥芯、閥座:

1Cr18Ni9

墊片:

紫銅、1Cr18Ni9


低溫氣動薄膜調節閥規格與技術參數

公稱通徑DN(mm)

20

25

32

40

50

65

80

100

閥座直徑dn(mm)

10

12

15

20

額定流量
系數Kv

直線

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

額定行程

16

25

40

膜片有效面積 Ae(cm2

280

400

600

固有流量特性

直線、等百分比

公稱壓力PN(MPa)

0.6

固有可調比(R)

50

工作溫度(℃)

D0:-60~-100,D1:-100~-200,D2:-200~-250

信號范圍Pr(KPa)

20~100,40~200,20~60,60~100,80~240

允許壓差
(MPa)

不帶定位器

0.6

0.47

0.30

0.27

0.18

0.11

帶定位器

0.6

0.41

0.26

允許泄漏量

Ⅳ級    Ⅵ級

氣源壓力Ps(MPa)

0.14~0.40

﹡本產品性能指標貫徹 GB/T4213-92標準


低溫氣動薄膜調節閥安裝尺寸選取標準

溫度范圍(℃)
保溫長度(安裝尺寸)H1(mm)
公稱通徑 DN(mm)

 D0

 D1

 D2

 -60~-100

 -100~-200

 -200~-250

20~50

 500

 700

 900

65~100

 600

 800

 1000


低溫氣動薄膜調節閥連接尺寸及標準

·連接方式:焊接
·薄膜執行機構氣信號接口:內螺紋M16×1.5

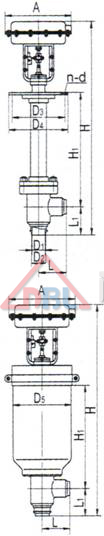

低溫氣動薄膜調節閥外形尺寸及重量

公稱通徑(DN)

20

25

32

40

50

65

80

100


閥座直徑

10

12

15

20

A

282

308

394

L

75

85

110

160

170

L1

75

85

110

160

170

D1

Φ20

Φ25

Φ32

Φ40

Φ50

Φ66

Φ82

Φ102

D2

Φ25

Φ30

Φ37

Φ45

Φ55

Φ84

Φ90

Φ110

H

H1=500

952

971

980

1006


H1=600





1250

H1=700

1152

1171

1181

1206


H1=800





1450

H1=900

1352

1371

1381

1406


H1=1000





1650

n—d

8-Φ14

8-Φ16

10-Φ16

12-Φ18

D3

260

285

305

340

370

405

460

D4

290

315

335

370

400

435

490

D5

289

470


低溫氣動薄膜調節閥訂貨須知

訂貨時請用戶提供以下資料
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(Kv)
·固有流量特性
·工作溫度
·保溫長度(安裝尺寸)
·介質與禁忌
·整機作用方式
·信號壓力范圍
·清潔度要求
·材質要求
·選配附件
·其它特殊要求

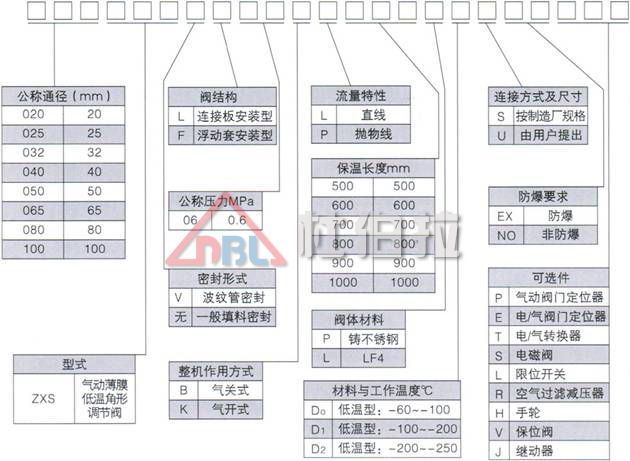

■ 氣動薄膜低溫角型調節閥型號
